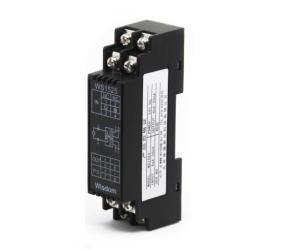

WS5000 电量功率变送器

WS5000 电量功率变送器
WS5000系列广泛应用于单相、三相有功功率、无功功率
转换为测量成比例的直流电压或直流电流信号

主要型号为：
单相有功：WS5010 单相无功：WS5110 单相视在功率：WS5210
三相有功：WS5033 三相无功：WS5133 三相视在功率：WS5233
特 性：
测量输入：额定输入电流1或5A；额定输入电压100~500V
测量输出：直流电压或直流电流
工作电源：AC/DC通用
主要技术参数：
输入端
额定频率：50~60Hz
额定输入电压：100~500V
额定输入电流：1~5A
校验系数：对于有功功率0.75~1.3；对于无功功率0.5~1.0
自耗：每个电流通道＜0.1VA；每个电压通道UN×2mA
过载能力：电压、电流1.2倍
输出端
输出电压：0~5V、1~5V、0~10V、2~10V
输出电流：0~20mA、4~20mA、0~10mA
负载能力：电压≥10KΩ、电流0~500Ω
过载能力：电压＜15V、电流＜23mA
电源端
工作电源：24VDC、220VAC
工作电流：约1.0W/4.5VA
转换能力
响应时间：＜300ms
精度：0.2级或0.5级
安全性
绝缘强度：1500V/分钟
绝缘电阻：＞100MΩ
测试电压：50Hz 1分钟
2500V输入对所有回路及外壳
2500V输入回路之间
2500V电源对输出及外壳
2500V输出对外壳
温度系数：＜150ppm/℃
工作温度：-10~55℃
存储温度：-40~70℃
外壳材料：聚碳酸酯/ABS外壳材料
安 装：DIN T导轨安装

选型指南：

例如：WS5033-15A-L：测量方式为三相有功；输入电压为100V；输入电流为5A；模拟输出4~20mA；工作电源110~220V；转换精度为默认0.5级。

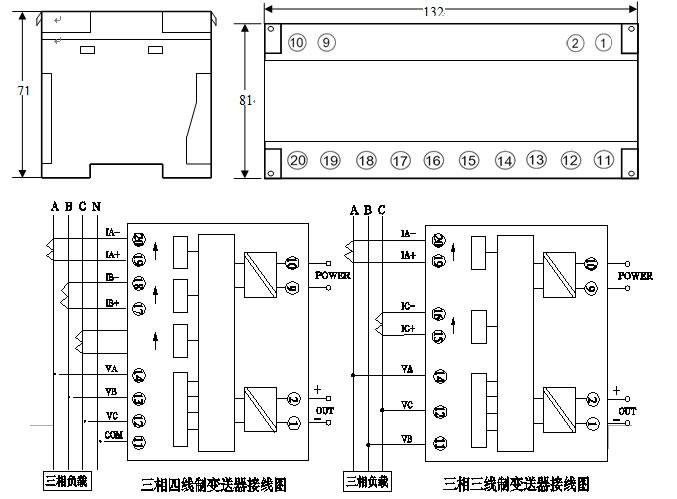

外型尺寸：长132宽81高71（mm）
