WSE500热电阻信号隔离安全栅

WSE500 热电阻信号隔离安全栅直接与危险区现场的热电阻接口将热电阻信号转换为4～20mA电源输入输出相互隔离

联系我们

详情

WSE500 热电阻信号隔离安全栅
直接与危险区现场的热电阻接口将热电阻信号转换为4～20mA电源输入输出相互隔离

主要技术参数：

防爆标志	[Exia]Ⅱ C
电源	电源端7、8
电压范围	20～35V DC
功耗	约1.0W（输出 20mA/550Ω）
危险区信号	输入端10、11、12
热电阻类型	Pt100、Cu50
安全区信号	输出端5、6
输出信号	4～20mA
输出负载	0～550 Ω
传输特性	精度 0.1% F.S
温度漂移	0.003% F.S/℃
响应时间（10%～90%）	＜500ms
绝缘强度	本安端/ 非本安端 2500V/1 分钟
非本安端之间	1000V/1 分钟
防爆认证参数	10、11、12 端口，Uo =5.4V Io=4.2mA Po=5.67mW Um=250V AC/DC
	Ⅱ C:Co=45.5CF Lo=1000mH
工作温度	-20℃～+60℃
防护等级	IP20（IEC 60529/EN 60529）
外壳	聚碳酸酯/ABS 外壳材料
安装	T 型35mm 标准导轨
接线颜色标识	安全端- ****** 危险端- 兰色
适用现场设备	二线、三线、四线热电阻（Pt100、Cu50）

订货指南：
定货标识：
①产品型号尾标：尾标1（输入）：R- Pt100（电阻）C-Cu50
尾标2 测量温度范围类别：A：-20～100℃ B：0～100℃
C：0～150℃ D：0～200℃ E：0～400℃ S：特定
尾标3（输出）：V-1～5V I-4～20mA
②定货型号举例
WSE500RBI：输入0-100℃（Pt100）/ 输出一路4-20mA

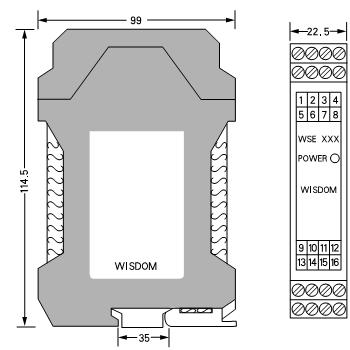

产品尺寸图：
