WSE600VV 热电偶/ 热电偶隔离安全栅
直接与危险区现场的热电偶接口安全区复制1∶1 输出热电偶 电源 输入 输出三隔离
主要技术参数:
防爆标志 | [Exia]Ⅱ C |
电 源 | 电源端7、8 |
电压范围 | 20~35V DC |
功 耗 | 约1.0W |
危险区信号 | 输入端9、10 |
输入信号 | 热电偶 -5~60mV |
输出信号 | 热电偶 -5~60mV |
输出阻抗 | ≤ 50 Ω |
输出噪声 | ≤ 50uArms |
输出负载 | ≥ 100K Ω |
传输特性 | 精 度 0.1% F.S |
温度漂移 | 0.005% F.S/℃ |
响应时间(10%~90%) | < 10ms |
绝缘强度 | 本安端/ 非本安端 2500V/1 分钟 电源端/ 输入端 1000V/1 分钟 |
防爆认证参数 | 9-、10+ 端口,Uo=3.4V Io=0.35mA Po=0.3mW Um=250V AC/DC |
IIC:Co=70 μ F Lo=1000mH | |
安 装 | DIN T型导轨安装 |
工作温度 | -20℃~+60℃ |
防护等级 | IP20(IEC 60529/EN 60529) |
接线颜色标识 | 安全端- ****** 危险端- 兰色 |
适用现场设备 | 热电偶,毫伏信号传感器 |

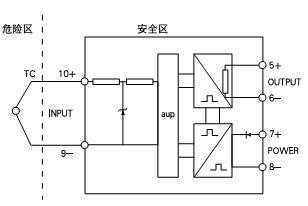

功能图:

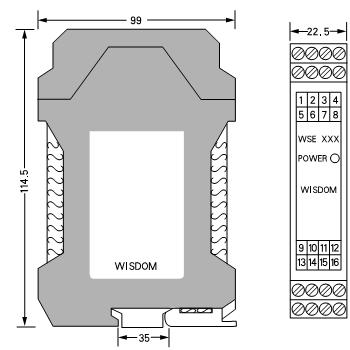

尺寸图:
